ما هو الطور البيني بالكهرباء الصلبة؟

الطور البيني للإلكتروليت الصلب (SEI) عبارة عن طبقة واقية رقيقة تتشكل على سطح الأنود لبطاريات الليثيوم من خلال تحلل الإلكتروليت أثناء دورات الشحن الأولى. يعمل هذا الغشاء النانوي كحاجز انتقائي -يسمح بنقل أيون الليثيوم- بينما يمنع تدفق الإلكترونات لمنع المزيد من انهيار الإلكتروليت.

يتطور SEI من خلال عملية كهروكيميائية عفوية عندما تنخفض إمكانات الأنود إلى ما دون إمكانية اختزال المنحل بالكهرباء. أثناء الشحن الأولي، تتفاعل جزيئات الإلكتروليت مع الإلكترونات وأيونات الليثيوم على سطح القطب، مما يؤدي إلى تكوين خليط معقد من منتجات التحلل العضوية وغير العضوية.

يحدث هذا التكوين بشكل أساسي أثناء دورات تفريغ الشحن-القليلة الأولى، حيث يستهلك جزءًا من أيونات الليثيوم المتاحة. يتضمن التفاعل كربونات الإيثيلين (EC)، وهو مذيب الإلكتروليت الأكثر شيوعًا، والذي يتحلل إلى ثنائي كربونات إيثيلين الليثيوم (LEDC) وغاز الإيثيلين. يؤدي عدم استقرار LEDC إلى إطلاق تفاعلات ثانوية، مما يؤدي إلى توليد مركبات إضافية تساهم في البنية غير المتجانسة لـ SEI.

تعتمد العملية على الجهد الكهربي-. عندما يقع جهد الأنود خارج نافذة الاستقرار الديناميكي الحراري للمحلول الكهربي، تبدأ تفاعلات الاختزال عند واجهة القطب الكهربي/المحلول الكهربي. تستمر هذه التفاعلات حتى تصبح طبقة SEI المتنامية سميكة بدرجة كافية لمنع نفق الإلكترون، مما يؤدي إلى تخميل سطح القطب بشكل فعال.

تؤثر درجة الحرارة بشكل كبير على حركية تكوين SEI. تعمل درجات الحرارة المرتفعة على تسريع تفاعلات الاختزال ولكنها يمكن أن تؤثر على استقرار الطبقة. يلعب تيار الشحن أثناء التكوين أيضًا دورًا حاسمًا-تفضل التيارات العالية تكوين المكونات غير العضوية أولاً، يليها إقحام الليثيوم وتوليد المركبات العضوية.

يعرض SEI بنية معقدة ومتعددة الطبقات مع مناطق كيميائية متميزة. يكشف التحليل من خلال التحليل الطيفي للأشعة السينية الضوئية الإلكترونية والمجهر الإلكتروني المبرد عن بنية طبقة مزدوجة -: طبقة داخلية كثيفة مجاورة للقطب وطبقة خارجية مسامية تواجه المنحل بالكهرباء.

تتكون الطبقة الداخلية بشكل أساسي من مركبات غير عضوية. تهيمن كربونات الليثيوم (Li2CO3)، وفلوريد الليثيوم (LiF)، وأكسيد الليثيوم (Li2O)، وهيدروكسيد الليثيوم (LiOH) على هذه المنطقة. توفر هذه المواد الصلابة الميكانيكية والعزل الإلكتروني. يشكل Li2CO3 المكون الأساسي، بينما يساهم LiF-عند وجوده-بثبات استثنائي وموصلية أيونية.

الطبقة الخارجية تحتوي بشكل رئيسي على الأنواع العضوية. تعمل كربونات ألكيل الليثيوم (ROCO2Li) وديكربونات إيثيلين الليثيوم (LEDC) وأكسيد البولي إيثيلين (PEO) - على إنشاء بنية أكثر مرونة وأقل كثافة. تسمح هذه التركيبة للطبقة الخارجية باستيعاب التغيرات الطفيفة في الحجم أثناء ركوب الدراجات مع الحفاظ على الاتصال بالكهرباء.

حددت الأبحاث الحديثة باستخدام التحليل الطيفي بالرنين المغناطيسي النووي المتقدم تعقيدًا غير معروف سابقًا في تكوين SEI. يتواجد LiF في SEI كمحلول LiF-LiH صلب محدود، مكونًا كلاً من الطور الغني بالهيدروجين - (LiH1-yFy) والفلور- الغني (LiF1-xHx). تؤثر هذه الطبيعة غير المتجانسة لتوزيع LiF بشكل كبير على مسارات نقل أيونات الليثيوم.

يتراوح إجمالي سمك SEI بين 10-50 نانومتر في بطاريات أيون الليثيوم- التقليدية، على الرغم من أن هذا يمكن أن يختلف بناءً على مادة الإلكترود وتركيبة الإلكتروليت. أنودات السيليكون، التي تخضع لتوسع كبير في الحجم، تطور طبقات SEI أكثر سمكًا - تصل أحيانًا إلى مقياس ميكرون بعد دورة ممتدة.

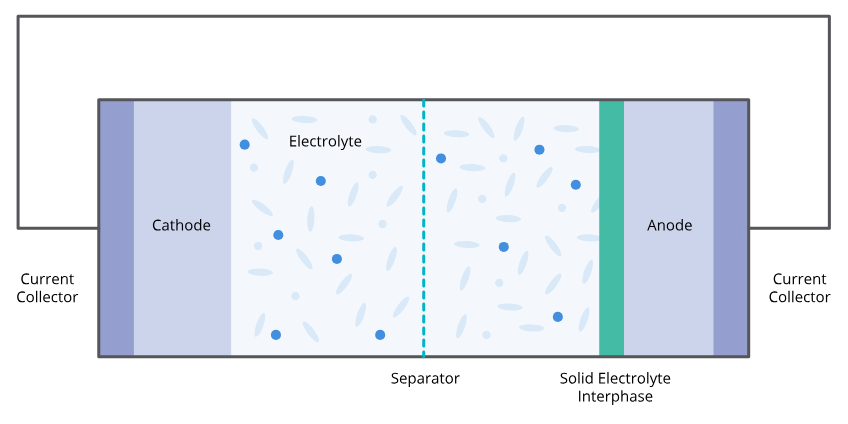

solid electrolyte interphase

يحدد SEI بشكل أساسي طول عمر البطارية وكفاءتها. يتيح -SEI المكون جيدًا إمكانية التدوير على المدى الطويل-من خلال منع التحلل المستمر للكهارل مع تسهيل نقل أيون الليثيوم-. ربما تجعل هذه الوظيفة المزدوجة العنصر الأكثر أهمية والأقل فهمًا فيبطارية الليثيومأنظمة.

يرتبط الاحتفاظ بالسعة ارتباطًا مباشرًا باستقرار SEI. تستهلك كل دورة يتم فيها كسر وإصلاح SEI أيونات الليثيوم والكهارل الإضافية، مما يقلل من سعة البطارية بشكل لا رجعة فيه. تعزو الدراسات التي تتبع تلاشي القدرة في الخلايا التجارية 60-70% من التدهور إلى ظواهر ذات صلة بـ SEI-. عادة ما يمثل الليثيوم المستهلك أثناء تكوين SEI الأولي ما بين 10 إلى 20% من فقدان القدرة في الدورة الأولى.

تعتمد قدرة المعدل بشكل كبير على مقاومة SEI. يجب أن تعبر أيونات الليثيوم طبقة SEI أثناء كل دورة تفريغ شحنة. تعمل تقنية SEI الأكثر سمكًا أو الأقل توصيلًا على زيادة المقاومة، مما يحد من سرعة شحن البطارية أو تفريغها. تظهر قياسات التحليل الطيفي للمقاومة الكهروكيميائية أن مقاومة SEI يمكن أن تزيد من 3 إلى 5 مرات خلال أول 100 دورة، مما يؤثر بشكل مباشر على أداء الطاقة.

ترتبط اعتبارات السلامة بشكل وثيق بنزاهة SEI. يساهم SEI غير المستقر في تكوين تشعبات الليثيوم-مثل الهياكل-التي يمكن أن تخترق الفاصل وتتسبب في حدوث دوائر قصيرة داخلية. توضح الأبحاث التي أجريت على آليات الهروب الحراري أن تحلل SEI يبدأ التسخين الذاتي عند درجة حرارة 80-120 درجة تقريبًا. تتحلل المكونات العضوية الموجودة في الطبقة الخارجية أولاً، وتطلق غازات وحرارة تعمل على تسريع الأحداث الحرارية.

تؤكد الدراسات الحديثة التي أجريت عام 2025 حول الشحن السريع-والبطاريات ذات درجة الحرارة المنخفضة-أهمية البنية الدقيقة لـ SEI. يعيق SEI الغني بالفلور- مع LiF المفرط والمكتظ بكثافة نقل أيون الليثيوم -، بينما تعمل مجاميع LiF المشتتة على تحسين الأداء. يتحدى هذا الاكتشاف الافتراض التقليدي بأن واجهات LiF- الغنية تعمل على تحسين خصائص البطارية بشكل عام.

تمثل أنودات السيليكون تحديات SEI فريدة من نوعها بسبب التغيرات الكبيرة في الحجم. أثناء عملية الليثيوم، يمكن للسيليكون أن يتمدد بنسبة تصل إلى 300%، في حين أن عملية الإزالة تسبب انكماشًا مماثلًا. تعمل هذه السلالة الدرامية المثيرة على كسر SEI بشكل متكرر، مما يؤدي إلى تعريض أسطح السيليكون الجديدة للإلكتروليت.

تكشف دراسات المجهر الإلكتروني المتقدمة كيفية تطور SEI على أقطاب السيليكون. بدلاً من البقاء على سطح الجسيم، ينمو SEI تدريجيًا إلى الداخل من خلال قنوات الترشيح التي تم إنشاؤها عن طريق حقن الشغور والتكثيف أثناء عملية الإزالة. تشكل هذه العملية بنية مركبة من إلكتروليت السيليكون- والتي تستهلك المادة النشطة وتقلل من السعة.

يزداد سمك SEI على أنودات السيليكون من عشرات النانومترات إلى عدة ميكرونات بعد مئات الدورات. تُظهر صور المجهر الإلكتروني النافذ - المسح بالتبريد توزيعات SEI غير متجانسة، حيث تتطور بعض الجسيمات إلى طبقات سميكة مسامية بينما يحتفظ البعض الآخر بطبقات كثيفة نسبيًا. ينشأ هذا عدم التوحيد-من اختلافات الجسيمات-إلى-الجسيمات في كيمياء السطح وتوزيع الضغط الميكانيكي.

تساعد إضافات الإلكتروليت مثل كربونات الفلور إيثيلين (FEC) على استقرار السيليكون SEIs من خلال تعزيز تكوين مكونات أكثر مرونة تحتوي على الفلور. ومع ذلك، فحتى طبقات SEI المحسنة تكافح لاستيعاب تقلبات حجم السيليكون دون حدوث بعض التشققات. تركز الأبحاث الحالية على طلاءات SEI الاصطناعية والتعديلات الهيكلية لجزيئات السيليكون التي توزع الضغط بشكل أكثر توازناً.

تواجه بطاريات الحالة الصلبة- ذات الأنودات المعدنية الليثيوم ديناميكيات SEI مختلفة. تشكل الواجهة بين الإلكتروليتات الصلبة ومعدن الليثيوم طبقة طور بيني من خلال تفاعلات تحلل مماثلة، لكن الخواص الميكانيكية تصبح ذات أهمية قصوى. غالبًا ما تكون مواد SEI التقليدية التي تم تطويرها للإلكتروليتات السائلة هشة للغاية بالنسبة لأنظمة الحالة الصلبة-.

A 2025 breakthrough reported in Nature demonstrated a ductile SEI for solid-state batteries. By incorporating Ag2S and AgF components through substitution reactions with Li2S/LiF, researchers created an SEI that maintains structural integrity under high current densities (>1 mA/cm²) and areal capacities (>1 مللي أمبير/سم²). تسمح هذه الليونة للطور البيني باستيعاب ترسب الليثيوم دون تشققه-وهو متطلب بالغ الأهمية لتسويق بطاريات الحالة الصلبة-.

تعمل أنودات معدن الليثيوم بدون طبقات حماية على تطوير طبقات SEI شديدة التفاعل وغير{0}}موحدة والتي تفشل في منع نمو التشعبات. عادة ما يكون مؤشر SEI الأصلي على معدن الليثيوم هشًا وغير مستقر كهروكيميائيًا، مما يوفر حماية غير كافية ضد تفاعلات الإلكتروليت. يؤدي هذا إلى دفع البحث إلى استراتيجيات SEI الاصطناعية التي يمكنها تحمل عمليات الطلاء والتجريد الديناميكية بالليثيوم.

تمثل هندسة الواجهة للبطاريات الخالية من الأنود-حدودًا ناشئة. يُظهر العمل الأخير لعام 2025 على الأغشية الرقيقة المضحية MoS2 كيف يمكن لتفاعلات التحويل الخاضعة للرقابة إنشاء طبقات داخلية من معدن Mo وLi2S تقلل من القدرة الزائدة لنواة الليثيوم. يمكن لمثل هذه الأساليب أن تعمل على تمكين تصميمات البطاريات الخالية من Li{6}}بكثافة طاقة تقترب من 500 وات ساعة/كجم.

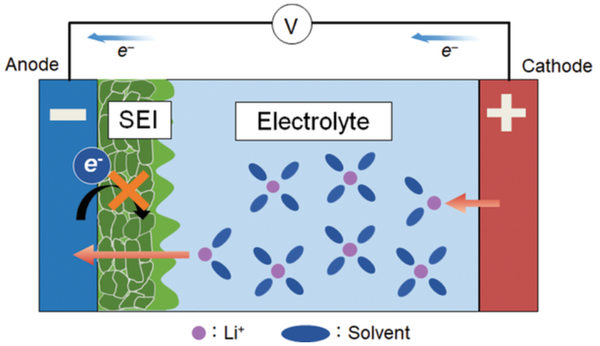

solid electrolyte interphase

يمثل تعديل المنحل بالكهرباء النهج الأكثر عملية لتحسين SEI. ومن خلال ضبط تركيبة المذيبات، واختيار أملاح الليثيوم، والدمج الإضافي، يمكن للباحثين تصميم كيمياء SEI دون إعادة تصميم هياكل الأقطاب الكهربائية.

ظهرت المركبات المفلورة كإضافات فعالة بشكل خاص. يتم تقليل كربونات فلورو إيثيلين (FEC) بشكل تفضيلي قبل كربونات الإيثيلين، لتكوين SEI غني بـ LiF- مع خواص ميكانيكية محسنة وموصلية أيونية. تعمل التركيزات المنخفضة التي تصل إلى 2-10% FEC في إلكتروليتات الكربونات القياسية على تحسين استقرار الدورة بشكل كبير، خاصة بالنسبة للأنودات عالية السعة.

تعمل الإلكتروليتات عالية التركيز- (HCE) والكهارل الموضعية عالية التركيز- (LHCE) على تغيير تركيبة SEI بشكل أساسي عن طريق تغيير بنية إذابة أيون الليثيوم-. في الأنظمة المركزة، تشارك الأنيونات بشكل مباشر أكثر في غلاف المذيبات، وتشكل أزواجًا وتجمعات أيونية ملامسة. يحتوي SEI الناتج على المزيد من المكونات غير العضوية المشتقة من تحلل الأنيونات، مما يخلق طبقات أرق ولكن أكثر استقرارًا.

أوضحت دراسة أجريت عام 2025 في مجلة العلوم الكيميائية كيف ساعد النتريل-إلكتروليتات الكربونات مع الأملاح المحتوية على الفلور-على إنتاج جزيئات SEI أرق وكبريت-تمنع تحلل المذيبات أثناء دورة-معدل عالي من -40 درجة إلى 55 درجة . مكنت هذه الإلكتروليتات الهندسية خلايا الحقيبة من الاحتفاظ بسعة 66.88% بعد 200 دورة بمعدلات شحن/تفريغ قصوى (شحن 3C، تفريغ 5C) عند 55 درجة.

وتمثل الشوارد ضعيفة الذوبان اتجاهًا واعدًا آخر. باستخدام المذيبات ذات قوة تنسيق أيون الليثيوم- المنخفضة، تعمل هذه التركيبات على تعزيز مكونات SEI المشتقة من الأنيون- والتي تسهل نقل أيون الليثيوم- بشكل أسرع وتمكن من التشغيل في درجة حرارة منخفضة-. وقد أتاح هذا الأسلوب إمكانية شحن أنود الجرافيت عند درجات حرارة أقل من -20 درجة - والتي كانت تعتبر في السابق غير عملية بالنسبة لبطاريات أيونات الليثيوم.

عندما يثبت أن تكوين SEI الأصلي غير كافٍ، فإن طبقات SEI الاصطناعية تقدم بديلاً. تهدف هذه-الطبقات الواقية المطبقة مسبقًا إلى التحكم في ترسب الليثيوم، ومنع نمو التشعبات، وتثبيت واجهة الإلكتروليت-للقطب الكهربي من الدورة الأولى.

يتطلب تصميم SEI الاصطناعي الفعال تحقيق التوازن بين ثلاث خصائص رئيسية. أولاً، الاستقرار الميكانيكي-إما من خلال المواد عالية القوة التي تقاوم التشقق أو المواد المتكيفة التي تستوعب تغيرات الحجم. ثانيًا، نقل منتظم لأيون الليثيوم- مع موصلية معتدلة، تقترب بشكل مثالي من التوصيل الأيوني الفردي-. ثالثًا، التخميل الكيميائي لتقليل التفاعلات الطفيلية بين الليثيوم والكهارل.

تعمل أجهزة SEI الاصطناعية-المعتمدة على البوليمر على زيادة مرونة المواد. أظهرت دراسة أجريت عام 2024 طلاءات من مادة البولي يوريثين المرنة (TPU) التي تجمع بين شرائح أكسيد البولي إيثيلين الناعمة للتوصيل الأيوني مع شرائح ثنائي إيزوسيانات الأيزوفورون الصلبة للقوة الميكانيكية. حقق هذا التصميم المكون من -1300 ساعة من التدوير المستقر عند 1 مللي أمبير/سم² وحافظ على الأداء حتى عند 10 مللي أمبير/سم².

توفر أجهزة SEI الاصطناعية غير العضوية الموصلية الأيونية الفائقة وقمع التغصنات. تعمل طبقات طلاء سيليكات الليثيوم (Li2Si2O5 وLi2SiO3) المطبقة عبر طرق الطلاء الجاف على إنشاء حواجز وقائية تعمل على تحسين حركية نقل الأيونات مع منع التشوه الميكانيكي. ومع ذلك، فإن هذه المواد الصلبة تعاني من توسع كبير في الحجم، مما يحد من تطبيقها على أنودات الجرافيت أو رقائق معدن الليثيوم الرقيقة.

تجمع الأساليب المركبة بين المكونات العضوية وغير العضوية. منشار 2024 -SEI منظم يدمج الفلور-يحتوي على سيلاني مع بولي إيثر-يحتوي على سيلاني تم تحقيقه خلال 500 ساعة من طلاء وتجريد الليثيوم القابل للعكس. تمنع مجموعات الفلور التفاعلات الطفيلية أثناء إنشاء بنية كثيفة، ويسهل العمود الفقري للإيثيلين جلايكول النقل السريع لـ Li+، وتوفر الشبكة المتصالبة - المتانة الميكانيكية.

تركز الابتكارات الحديثة على مسارات التوصيل الأيوني-. تعمل الأطر المعدنية- العضوية (MOFs) مع القنوات الوظيفية ClO4⁻- المدمجة مع روابط Nafion الليثية المرنة على إنشاء مسارات توصيل أيونية مفردة - عالية الكفاءة ذات موصلية أيونية فائقة. تنشئ السالبية الكهربية القوية لمجموعات ClO4⁻ الراسية طرق نقل أيون الليثيوم - التفضيلية عبر هيكل SEI.

solid electrolyte interphase

يتطلب فهم تكوين SEI وتطوره أساليب تحليلية متطورة. يظل التحليل الطيفي للأشعة السينية الضوئية (XPS) هو الأداة الأساسية للتحليل الكيميائي، وتحديد أملاح الليثيوم، والكربونات العضوية، والمركبات غير العضوية. ومع ذلك، تختلف نتائج XPS بشكل كبير مع تحضير العينة-ويؤدي تعرضها للهواء والرطوبة إلى تغيير كيمياء السطح خلال دقائق، مما يزيد من تعقيد التوصيف الدقيق.

أحدث المجهر الإلكتروني المبرد ثورة في تصور SEI. من خلال فلاش-تجميد مكونات البطارية في النيتروجين السائل والحفاظ على درجات حرارة أقل من-100 كلفن أثناء التصوير، يمكن للباحثين ملاحظة بنية SEI في الحالات-الأصلية القريبة. يكشف Cryo - TEM عن عدم التجانس النانوي، موضحًا حدود الحبوب بين المراحل المختلفة ويحدد مسارات نقل أيونات الليثيوم التفضيلية خلال الطور البيني.

تعمل تقنيات التشغيل على تمكين-مراقبة SEI في الوقت الفعلي أثناء تشغيل البطارية. يقوم التوازن الدقيق لبلورة الكوارتز الكهروكيميائية (EQCM) بقياس التغيرات الجماعية على سطح القطب بحساسية النانوجرام. بالاشتراك مع التحليل الطيفي للمقاومة الكهروكيميائية، تتبع هذه الأساليب حركية تكوين SEI وآليات النمو طوال ركوب الدراجات.

توفر طرق التحليل الطيفي المتقدمة رؤى على المستوى -الجزيئي. يحقق مطياف رامان المحسّن للسطح- ومطياف رامان المحسّن للطرف- دقة مكانية أقل من 10 نانومتر، ويرسم خرائط لتوزيعات مركبات محددة مثل LEDC وPEO - من النوع قليل القسيمات عبر أسطح الأقطاب الكهربائية. يحدد الرنين المغناطيسي النووي في الحالة الصلبة - باستخدام نظائر 19F و6Li المراحل غير المعروفة سابقًا وبيئات التنسيق المحلية الخاصة بها.

النمذجة الحسابية تكمل التوصيف التجريبي. تتنبأ حسابات المبادئ- الأولى المستندة إلى نظرية الكثافة الوظيفية (DFT) بإمكانات الاختزال لمكونات الإلكتروليت المختلفة، مما يساعد في تحديد الأنواع التي تتحلل أولاً. تكشف عمليات محاكاة الديناميكيات الجزيئية كيف تغير المجالات الكهربائية بنية الإلكتروليت بالقرب من أسطح الأقطاب الكهربائية، مما يؤثر على بداية تفاعلات التحلل.

تركز أبحاث SEI في عام 2024-2025 على ظروف التشغيل القاسية. تتطلب متطلبات الشحن السريع- أجهزة SEI تحافظ على مقاومة منخفضة مع منع طلاء الليثيوم. يتطلب التشغيل على درجة حرارة واسعة-مواد تظل مرنة عند -40 درجة ولكنها ثابتة عند 60 درجة. يتطلب التوافق مع الكاثود عالي الجهد وجود أجهزة SEI تتحمل الظروف المؤكسدة التي تتجاوز 4.5 فولت مقابل Li/Li+.

تعمل بطاريات الأيونات المتعددة التكافؤ- على توسيع نطاق تحديات SEI لتشمل كيميائيات جديدة. تعاني بطاريات أيونات المغنيسيوم- من التخميل الشديد للأنود بسبب الطبيعة الثنائية التكافؤ لأيونات Mg²+، والتي تشكل طبقات SEI أكثر مقاومة من بطاريات Li+. أيونات الكالسيوم- التي تظهر مشكلات مماثلة. تستكشف الدراسات الحسابية الحديثة التي تستخدم الديناميكيات الجزيئية من البداية كيف يؤثر اختيار الملح والمذيبات على تكوين SEI على أنودات المغنيسيوم والكالسيوم، بحثًا عن مجموعات تتيح ترسيب المعادن القابل للعكس.

يعمل التعلم الآلي على تسريع عملية تحسين SEI. يعمل الفحص الحسابي عالي الإنتاجية- على تقييم الآلاف من إضافات الإلكتروليتات المحتملة، وتحديد المرشحين ذوي جهود التخفيض المفضلة وخصائص تكوين SEI-. تتنبأ عمليات محاكاة مونت كارلو الحركية المبنية على حسابات المبادئ-الأولى بديناميكيات نمو SEI عبر نطاقات زمنية من ميكروثانية إلى ثانية، مما يربط بين ميكانيكا الكم وتشغيل البطارية.

تستمد مفاهيم SEI للشفاء الذاتي- الإلهام من الأنظمة البيولوجية. يمكن للإلكتروليتات التي تحتوي على إضافات تفاعلية تنتقل بشكل تفضيلي إلى الشقوق أو العيوب في SEI أن تتيح إمكانية الإصلاح المستقل. تظهر العروض التوضيحية المبكرة نتائج واعدة، على الرغم من أن تحقيق الشفاء الذاتي-الحقيقي مع الحفاظ على الاستقرار الكهروكيميائي لا يزال يمثل تحديًا.

تشكل اعتبارات الاستدامة بشكل متزايد أبحاث SEI. توفر عمليات تكوين SEI الاصطناعية-المعتمدة على الماء مزايا بيئية مقارنة بالمذيبات السامة. تم تحقيق إنجاز عام 2024 باستخدام صمغ الغوار المذاب في الماء لإنشاء طبقات واقية مجوفة من ألياف النانو من خلال الغزل الكهربائي، مما أدى إلى إطالة عمر أنود معدن الليثيوم بنسبة 750% مع ضمان التحلل البيولوجي الكامل خلال شهر واحد.

يعتمد الانتقال من الأبحاث المختبرية إلى المنتجات التجارية على التحكم في SEI. تحدد شركات السيارات عمرًا للبطارية يتجاوز 1000 دورة شحن-وتفريغ مع تلاشي سعة أقل من 20%. يتطلب تحقيق ذلك استقرار SEI غير المسبوق في تصميمات بطاريات الليثيوم المبكرة.

يمثل اتساق التصنيع تحديات كبيرة. يعتمد تكوين SEI على نظافة سطح القطب ومحتوى الرطوبة وبروتوكولات التكوين والتحكم في درجة الحرارة أثناء ركوب الدراجات الأولي. تؤدي الاختلافات في هذه المعلمات إلى اختلافات في أداء الخلية-إلى-الخلية والتي تتراكم في حزم البطاريات الكبيرة. يجب أن تعمل عمليات التشكيل الصناعي على تحقيق التوازن بين جودة SEI وإنتاجية الإنتاج-البطيئة، كما أن الشحن المتحكم به يعمل على تحسين توحيد SEI ولكنه يزيد من وقت التصنيع والتكلفة.

تظل طرق مراقبة الجودة لـ SEI غير كاملة. على عكس سُمك القطب الكهربي أو مستوى امتلاء الإلكتروليت، لا يمكن قياس خصائص SEI بسهولة بشكل غير مدمر. يعتمد المصنعون على تقنيات البصمات الكهروكيميائية-لقياس المعاوقة ومنحنيات الجهد والكفاءة أثناء التكوين-لاستنتاج جودة SEI. تنفذ المرافق المتقدمة قياسات في-خط الأشعة السينية-أو قياسات بصرية، على الرغم من أن التحليل الكيميائي المباشر لـ SEI في بيئات الإنتاج يظل غير عملي.

تؤثر مقايضة تكلفة الأداء- على اختيار الإلكتروليت. تعمل الإضافات مثل FEC على تحسين جودة SEI ولكنها تزيد من تكلفة الإلكتروليت بنسبة 15-30%. تتطلب الإلكتروليتات عالية التركيز ملح الليثيوم 3-5 مرات أكثر، مما يؤدي إلى زيادة تكاليف المواد بشكل كبير. يجب على الشركات المصنعة موازنة هذه النفقات مقابل مكاسب الأداء وتكاليف الضمان الناتجة عن الفشل المبكر.

يقيس جهاز SEI عادةً 10-50 نانومتر في بطاريات أيون الليثيوم- القياسية مع أنودات الجرافيت. يمكن أن يزيد هذا البعد إلى 100-120 نانومتر اعتمادًا على تكوين المنحل بالكهرباء وظروف ركوب الدراجات. تقوم أنودات السيليكون بتطوير طبقات SEI أكثر سمكًا - غالبًا ما تصل إلى عدة مئات من النانومترات أو حتى الميكرونات بعد دورة واسعة النطاق بسبب تمدد الحجم مما يتسبب في تكوين طبقة متكررة.

لا يمكن إزالة SEI بسهولة دون الإضرار بالقطب الكهربائي. تستكشف بعض الأبحاث إمكانية التحكم في ذوبان SEI باستخدام مذيبات معينة، ولكن هذا يحدث عادةً أثناء إعادة تدوير البطارية بدلاً من صيانتها. يتضمن النهج الأكثر عملية إدارة نمو SEI من خلال التشغيل السليم للبطارية-تجنب درجات الحرارة القصوى، والحد من عمق التفريغ، واستخدام بروتوكولات الشحن المناسبة.

في حين أن الجزء الأكبر من تكوين SEI يحدث خلال الدورات الأولية، إلا أن النمو البطيء يستمر طوال عمر البطارية. يحدث هذا لأن مؤشر SEI ليس مستقرًا تمامًا-تنشأ شقوق صغيرة نتيجة تغيرات حجم القطب، مما يؤدي إلى تعريض سطح جديد للإلكتروليت. بالإضافة إلى ذلك، تتخلل بعض مكونات الإلكتروليت ببطء عبر SEI الموجود، مما يتسبب في استمرار تفاعلات التحلل. يستهلك هذا النمو الطفيلي أيونات الليثيوم ويزيد من المعاوقة، مما يساهم في تلاشي القدرة.

Temperature profoundly impacts SEI behavior. High temperatures (>45 درجة) تسرع التفاعلات الجانبية ويمكن أن تتحلل مكونات SEI، وخاصة الأنواع العضوية. درجات الحرارة المنخفضة (<0°C) reduce ionic conductivity through the SEI and can cause lithium plating rather than intercalation. The optimal temperature range for SEI stability is typically 15-35°C. Recent research on wide-temperature electrolytes aims to create SEI layers that remain functional from -40°C to 60°C.

مصادر البيانات:

بيليد، إي. (1979). السلوك الكهروكيميائي للمعادن القلوية والقلوية الترابية في أنظمة البطاريات غير المائية. مجلة الجمعية الكهروكيميائية، 126، 2047-2051. [https://doi.org/10.1149/1.2128859]

هيسكانين، إس كيه، كيم، جيه، ولوشت، بي إل (2019). توليد وتطور الطور البيني للإلكتروليت الصلب لبطاريات الليثيوم - أيون. جول، 3(10)، 2322-2333. [sciencedirect.com]

هو، Y.، جيانغ، L.، تشين، T.، وآخرون. (2021). يؤدي النمو التدريجي للطور البيني بالكهارل الصلب باتجاه الجزء الداخلي من أنود Si إلى تلاشي السعة. تكنولوجيا النانو الطبيعية، 16، 1113-1120. [طبيعة.كوم]

راسل، أ.، وآخرون. (2025). الكشف عن أدوار الطور البيني للإلكتروليت الصلب في تصميم بطاريات أيون - مستقرة وسريعة الشحن ومنخفضة الحرارة - Li-. وقائع الأكاديمية الوطنية للعلوم، 122(13)، e2420398122. [pnas.org]

الطبيعة (2025). طور بيني من الإلكتروليت الصلب المرن لبطاريات الحالة الصلبة-. [طبيعة.كوم]

أوسيلا. مقدمة لطبقة الطور البيني للكهارل الصلبة (SEI). [ossila.com]

موضوعات ScienceDirect. الطور البيني للكهارل الصلب - نظرة عامة. [sciencedirect.com]

غريبو. SEI وتأثيره على البطارية. [grepow.com]
