ما هو جهد الخلية؟

جهد الخلية هو فرق الجهد الكهربائي بين الأطراف الموجبة والسالبة للخلية الكهروكيميائية، ويقاس بالفولت. يمثل هذا الجهد قدرة الخلية على دفع التيار الكهربائي عبر الدائرة ويعتمد على التركيب الكيميائي للخلية وحالة الشحن وظروف التشغيل. تنتج خلية واحدة جهدًا محددًا بناءً على كيميائها-على سبيل المثال، توفر الخلية المعتمدة على الليثيوم- عادةً 3.6-3.7 فولت، بينما تنتج خلية حمض الرصاص حوالي 2.0 فولت.

فهم أساسيات جهد الخلية

يشكل جهد الخلية الأساس لكيفية عمل البطاريات. عند توصيل جهاز ببطارية، يدفع الجهد الكهربي الإلكترونات من الطرف السالب عبر جهازك إلى الطرف الموجب. تحدد قوة هذا "الضغط الكهربائي" مقدار التيار الذي يمكن للخلية توصيله.

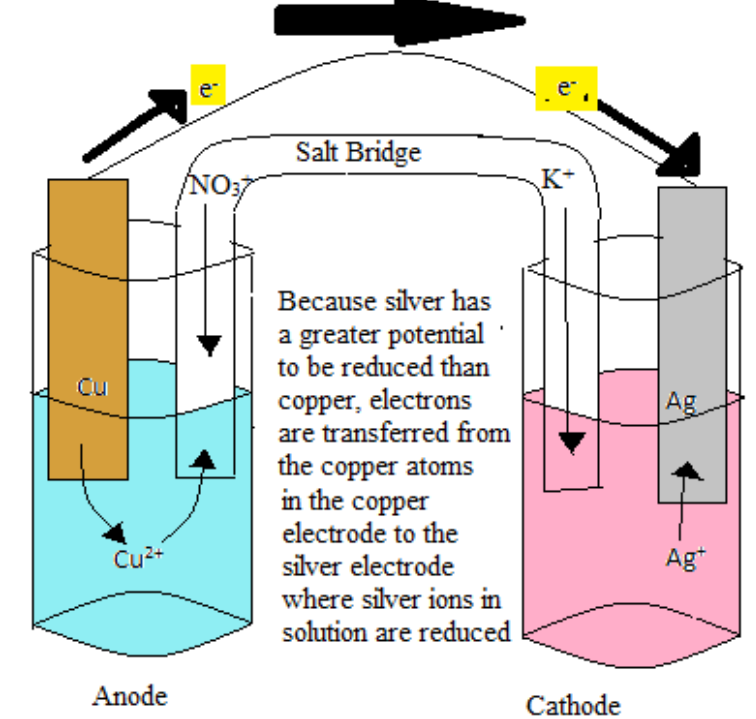

هناك ثلاثة عوامل رئيسية تتحكم في جهد الخلية: المواد المستخدمة في الأقطاب الكهربائية، ومحلول الإلكتروليت بينها، والتفاعلات الكيميائية التي تحدث داخلها. تخلق هذه العناصر ما يسميه الكيميائيون الإمكانات الكهروكيميائية-القوة الدافعة وراء كل جهاز يعمل بالبطارية-.

الفرق بين جهد الخلية والبطارية مهم. الخلية عبارة عن وحدة كهروكيميائية واحدة، بينما تتكون البطارية من عدة خلايا متصلة ببعضها البعض. عندما ترى "بطارية AA" على الملصق، فأنت في الواقع تنظر إلى خلية واحدة بجهد 1.5 فولت. ومع ذلك، تحتوي بطارية الكمبيوتر المحمول على خلايا متعددة مرتبة على التوالي أو بالتوازي لتحقيق الجهد والسعة المطلوبة.

تؤثر درجة الحرارة بشكل كبير على جهد الخلية. تعمل الظروف الباردة على تقليل خرج الجهد عن طريق إبطاء التفاعلات الكيميائية، وهو ما يفسر سبب استنزاف بطارية هاتفك بشكل أسرع في الشتاء. تعمل الحرارة على تسريع التفاعلات ولكنها يمكن أن تلحق الضرر ببنية الخلية بمرور الوقت.

كيف يعمل جهد الخلية عبر كيميائيات البطارية المختلفة

تنتج كل كيمياء بطارية جهدًا مميزًا بناءً على تفاعلها الكهروكيميائي الفريد. يساعدك فهم هذه الاختلافات على اختيار مصدر الطاقة المناسب لتطبيقك.

خلايا الرصاص-الحمضيةتوليد ما يقرب من 2.0-2.1 فولت لكل خلية. تستخدم بطاريات السيارات عادةً ست خلايا متسلسلة لإنتاج جهد 12 فولت. توفر هذه الخلايا تيارًا عاليًا ولكن لديها كثافة طاقة أقل مقارنة بالبدائل الحديثة.

خلايا النيكل-من هيدريد المعدن (NiMH).إنتاج الجهد الاسمي 1.2V. على الرغم من الجهد المنخفض مقارنة بالبطاريات القلوية، تحافظ خلايا NiMH على جهد أكثر ثباتًا طوال فترة التفريغ وتتعامل مع أحمال التيار العالية بشكل أفضل. وهي شائعة في بطاريات AA وAAA القابلة لإعادة الشحن.

خلايا الليثيوم-أيونأحدثت ثورة في الأجهزة الإلكترونية المحمولة بجهدها الاسمي 3.6-3.7 فولت. ويعني هذا الجهد العالي عددًا أقل من الخلايا اللازمة للوصول إلى الفولتية المستهدفة، مما يقلل متطلبات الوزن والمساحة. تستخدم معظم بطاريات الهواتف الذكية خلية أو خليتين من الليثيوم أيون.

بطارية ليثيوم بوليمرتشترك الخلايا في نفس الجهد الاسمي 3.7 فولت كأيون الليثيوم - القياسي ولكنها توفر تعبئة مرنة. يسمح إلكتروليت البوليمر للمصنعين بتشكيل هذه البطاريات في أشكال رقيقة ومخصصة. وهذا يجعلها مثالية للطائرات بدون طيار ومركبات RC والأجهزة الرفيعة حيث تكون المساحة محدودة. يصل جهد خلية بطارية ليثيوم بوليمر مشحونة بالكامل إلى 4.2 فولت، بينما يقع قطع التفريغ الآمن عند 3.0 فولت-ويؤدي الانخفاض تحت هذا الحد إلى فقدان دائم للسعة.

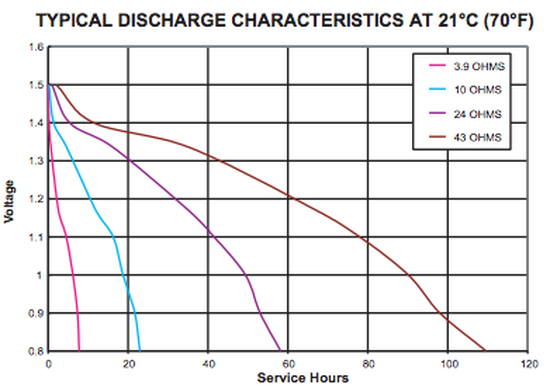

الخلايا القلويةقم بتوصيل 1.5 فولت عندما يكون طازجًا ولكن تواجه انخفاضًا تدريجيًا في الجهد أثناء الاستخدام. على عكس الخلايا القابلة لإعادة الشحن التي تحافظ على جهد مستقر نسبيًا، ينخفض ​​الجهد القلوي بشكل مطرد من 1.5 فولت إلى 0.9 فولت أو أقل عند تفريغها.

الجهد الاسمي مقابل جهد التشغيل

يمثل الجهد الكهربي الذي تراه مطبوعًا على ملصق البطارية الجهد الاسمي-متوسط ​​الجهد أثناء الاستخدام النموذجي. وهذا يختلف عن الجهد الفعلي الذي ستقيسه في أي لحظة.

جهد الدائرة المفتوحة (OCV)هو ما تقيسه عندما لا تكون الخلية متصلة بالحمل. قد تظهر خلية الليثيوم الساكنة 4.0 فولت على جهاز قياس متعدد، على الرغم من أن جهدها الاسمي هو 3.7 فولت. يشير جهد الراحة هذا إلى حالة الشحن ولكنه لا يعكس الأداء تحت الحمل.

جهد التشغيليسقط عند سحب التيار من الخلية. قم بتوصيل محرك أو مصباح، وينخفض ​​الجهد على الفور بسبب المقاومة الداخلية. يعد انخفاض الجهد هذا أمرًا طبيعيًا-كلما زاد سحب التيار، كان الانخفاض أكثر أهمية. قد تعمل خلية الليثيوم 3.7 فولت عند 3.4 فولت تحت الحمل الثقيل.

قطع الجهديحدد الحد الأدنى من الجهد التشغيل الآمن. بالنسبة لبطاريات الليثيوم بوليمر، تبلغ هذه العتبة الحرجة 3.0 فولت لكل خلية. يؤدي التفريغ تحت جهد القطع إلى إتلاف كيمياء الخلية، مما يقلل من قدرتها بشكل دائم. يتم إيقاف تشغيل معظم الأجهزة المضمنة-إدارة البطارية تلقائيًا قبل الوصول إلى منطقة الخطر هذه.

ترتبط حالة الشحن بالجهد ولكن ليس خطيًا. يمكن أن تكون خلية الليثيوم عند جهد 3.7 فولت مشحونة بنسبة 40-50%، في حين أن نفس الخلية عند جهد 4.0 فولت يمكن أن تكون مشحونة بنسبة 80-90%. تختلف العلاقة بين الجهد والسعة حسب الكيمياء ومعدل التفريغ، مما يجعل تقدير الشحن الدقيق أمرًا معقدًا.

العوامل التي تؤثر على جهد الخلية

تؤثر المتغيرات المتعددة على الجهد الذي تقيسه من الخلية في أي لحظة. يساعدك فهم هذه العوامل على تفسير القراءات بشكل صحيح والحفاظ على صحة البطارية.

السحب الحالييخلق تأثير الجهد الأكثر فورية. اسحب 10 أمبير من خلية مصممة لـ 5 أمبير، وستلاحظ انخفاضًا ملحوظًا في الجهد. يحدث هذا لأن المقاومة الداخلية تحول بعض الطاقة إلى حرارة بدلاً من العمل الكهربائي المفيد. تعمل الخلايا عالية الجودة- على تقليل هذه المقاومة، مما يحافظ على جهد أكثر ثباتًا تحت الحمل.

التحولات في درجات الحرارةالجهد بطرق يمكن التنبؤ بها. عند 0 درجة، قد تقيس خلية الليثيوم 0.1-0.2 فولت أقل من نفس الخلية عند 25 درجة. تتباطأ التفاعلات الكيميائية في الظروف الباردة، مما يقلل من الجهد والسعة المتاحة. تعمل الحرارة الشديدة على تسريع التفاعلات في البداية ولكنها تؤدي إلى تحلل المواد الخلوية بمرور الوقت.

العمر وعدد الدورةتقليل جهد الخلية وقدرتها تدريجيًا. بعد مئات دورات الشحن، قد يصل الحد الأقصى للخلية التي كانت تشحن 4.2 فولت مشحونة بالكامل إلى 4.1 فولت. تزداد المقاومة الداخلية مع تحلل مواد القطب الكهربائي، مما يتسبب في انخفاض الجهد بشكل أكثر وضوحًا أثناء الاستخدام.

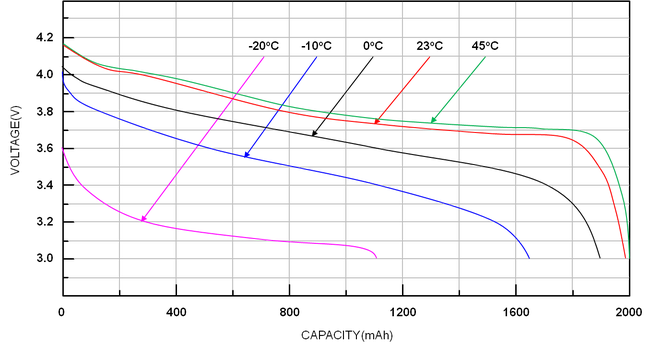

حالة الشحنيحدد الجهد الأساسي. تتطور خلية الليثيوم من 4.2 فولت عند شحنها بالكامل إلى 3.0 فولت عند قطع التفريغ. وبين هذين النقيضين، ينخفض ​​الجهد بشكل غير خطي-ببطء في البداية، ثم بسرعة أكبر عندما تقترب الخلية من الفراغ.

كيمياء الخلية وجودتهاتعيين حدود الجهد الأساسية. تحافظ الخلايا المتميزة ذات المواد النقية والتصنيع الدقيق على جهد أكثر استقرارًا. غالبًا ما تستخدم الخلايا الرخيصة مواد{2}منخفضة الجودة تزيد من المقاومة الداخلية وتسبب سلوكًا غير منتظم للجهد.

قياس ومراقبة جهد الخلية

يتطلب قياس الجهد الدقيق الأدوات والتقنيات الصحيحة. تعتمد طريقة القياس التي تختارها على ما إذا كنت بحاجة إلى فحوصات سريعة أو مراقبة مستمرة.

أجهزة القياس الرقمية المتعددةتوفير أبسط نهج القياس. اضبط جهاز القياس على جهد التيار المستمر، ثم المس المسبار الأحمر إلى الموجب والأسود إلى السالب، واقرأ الشاشة. للحصول على أفضل دقة، قم بالقياس أثناء الراحة بعد فصل الخلية عن الأحمال لعدة دقائق. وهذا يزيل ترهل الجهد ويظهر حالة الشحن الحقيقية.

أنظمة إدارة البطارية (BMS)مراقبة الجهد بشكل مستمر في حزم الخلايا- المتعددة. تمنع هذه الدوائر الشحن الزائد عن طريق قطع الطاقة عند 4.2 فولت لكل خلية وتحمي من التفريغ الزائد- عن طريق فصل الحمل عند 3.0 فولت لكل خلية. تعمل وحدات BMS المتقدمة أيضًا على موازنة الخلايا، مما يضمن وصول جميع الخلايا في العبوة إلى نفس الجهد أثناء الشحن.

شاشات الجهد المضمنةقم بالتوصيل بين البطارية والجهاز، مع عرض الجهد الكهربي-الحقيقي أثناء الاستخدام. وقد أثبتت هذه القيمة أهميتها بالنسبة لتطبيقات مثل مركبات التحكم عن بعد حيث تكون معرفة السعة المتبقية أمرًا مهمًا أثناء التشغيل. راقب انخفاض الجهد تحت دواسة الوقود، وقم بالهبوط أو التوقف قبل أن ينخفض ​​الجهد إلى مستويات القطع.

الشواحن الذكيةمع شاشات الجهد تتيح لك مراقبة تقدم الشحن. تعرض أجهزة الشحن عالية الجودة جهود الخلايا الفردية في حزم خلايا متعددة-، مما يساعد في تحديد الخلايا الضعيفة التي لا تصل إلى الجهد الكامل. إذا كانت إحدى الخلايا تشحن باستمرار إلى 4.1 فولت بينما تصل الخلايا الأخرى إلى 4.2 فولت، فإن تلك الخلية تتدهور.

دقة القياس مهمة أكثر مما يدركه العديد من المستخدمين. قد تبلغ دقة جهاز قياس متعدد بقيمة 10 دولارات ±0.05 فولت-كافية لإجراء عمليات الفحص الأساسية ولكنه غير كافٍ لتقدير حالة الشحن بدقة. توفر أجهزة القياس المعملية-دقة تبلغ ±0.001 فولت ولكنها تكلف أكثر بكثير.

متى يتم قياس الأمور بقدر ما يهم كيف. يظهر الجهد الكهربائي مباشرة بعد الشحن القيم القصوى ولكنه لا يعكس السعة القابلة للاستخدام. دع الخلية ترتاح لمدة 30-60 دقيقة بعد الشحن أو التفريغ للحصول على قراءات ذات معنى أكبر. يرتد الجهد قليلاً أثناء الراحة مع تعادل التركيزات الكيميائية.

التطبيقات العملية واعتبارات السلامة

إن فهم جهد الخلية يترجم مباشرة إلى أداء أفضل للبطارية وسلامتها. تعتمد العديد من التطبيقات العملية على مراقبة الجهد لمنع الضرر وتحسين العمر الافتراضي.

منع التفريغ الزائد-.يتصدر قائمة أولويات السلامة لخلايا الليثيوم. يؤدي الانخفاض إلى أقل من 3.0 فولت لكل خلية إلى حدوث تغييرات كيميائية لا رجعة فيها. قد تقبل الخلية الشحن بعد ذلك ولكن ستكون سعتها منخفضة بشكل دائم وتزيد المقاومة الداخلية. بعض الخلايا التي يتم تفريغها بعمق شديد تصبح غير صالحة للاستخدام تمامًا أو حتى خطرة الشحن.

إدارة جهد التخزينيطيل عمر خلايا الليثيوم بشكل ملحوظ. قم بتخزين خلايا الليثيوم بوليمر والليثيوم-أيون عند 3.7-3.8 فولت لكل خلية لضمان طول العمر الأمثل. يؤدي التخزين المشحون بالكامل عند 4.2 فولت إلى تسريع التدهور، في حين أن التخزين المستنفد أقل من 3.5 فولت يمكن أن يؤدي إلى الإفراط في التفريغ خلال فترة التخزين. افحص البطاريات المخزنة كل 2-3 أشهر وأعد شحنها إذا انخفض الجهد الكهربي عن 3.7 فولت.

موازنة الخلاياتصبح بالغة الأهمية في حزم الخلايا- المتعددة. عندما تتطور الخلايا المتصلة على التوالي إلى خلل في توازن الجهد، تصل الخلية الأضعف إلى جهد القطع أولاً، مما يحد من سعة الحزمة بأكملها. إذا كانت حزمة الخلايا المكونة من 3- تحتوي على خلايا بجهد 4.2 فولت و4.1 فولت و4.0 فولت، فهذا يعني أن الحزمة غير متوازنة. تستنزف شواحن توازن الجودة الخلايا ذات الجهد العالي قليلاً لموازنة جميع الخلايا بنفس الجهد.

برمجة قطع الجهدفي الأجهزة يحمي البطاريات من التلف. اضبط جهازك أو وحدة التحكم الإلكترونية في السرعة لإيقاف التشغيل عند 3.0 فولت لكل خلية كحد أدنى-ويفضل 3.2 فولت لبناء هامش أمان. تمنع هذه الحماية التلقائية المستخدمين من تفريغ الشحن الزائد عن طريق الخطأ- أثناء الاستخدام المكثف.

السلامة من الحرائقيرتبط مباشرة بإدارة الجهد. يؤدي الشحن الزائد بما يتجاوز 4.2 فولت إلى توليد حرارة وغاز داخل خلايا الليثيوم، مما قد يتسبب في حدوث انفلات حراري ونشوب حريق. تمنع أجهزة الشحن عالية الجودة ذلك من خلال قطع دقيق للجهد، ولكنها تراقب الشحن دائمًا ولا تترك بطاريات الليثيوم تشحن دون مراقبة على الأسطح القابلة للاشتعال.

مثال حقيقي-: يقوم طيارو طائرات RC بدون طيار بفحص جهد الخلية قبل وبعد كل رحلة. تشير الحزمة التي تقرأ 4.2 فولت لكل خلية في البداية و3.8 فولت بعد رحلة مدتها 5 - دقيقة إلى قدرة صحية. يشير انخفاض نفس الحزمة إلى 3.3 فولت بعد 5 دقائق إلى فقدان السعة-وقت التقاعد قبل فشلها في منتصف الرحلة.

الأسئلة المتداولة

ما الجهد الذي يشير إلى خلية ليثيوم مشحونة بالكامل؟

يصل جهد خلية أيون الليثيوم- المشحونة بالكامل أو خلية بوليمر الليثيوم إلى 4.2 فولت. يتوقف الشحن عند هذا الجهد لمنع تلف الشحن الزائد. ثم ينخفض ​​جهد الخلية إلى ما يقرب من 4.0-4.1 فولت بعد وقت قصير من اكتمال الشحن مع استقرار الكيمياء الداخلية.

هل يمكنني استخدام خلية 3.6 فولت و3.7 فولت بالتبادل؟

نعم، يمثل 3.6 فولت و3.7 فولت نفس الجهد الاسمي-الذي يسميه المصنعون بشكل مختلف، لكن كلاهما يشير إلى خلايا الليثيوم القياسية. يختلف الجهد الفعلي أثناء الاستخدام من 4.2 فولت مشحونًا بالكامل إلى 3.0 فولت مفرغًا. يصف كلا الملصقين متوسط ​​الجهد أثناء التشغيل العادي.

لماذا ينخفض ​​جهد بطاريتي عند تشغيل الجهاز؟

ينخفض ​​الجهد تحت الحمل بسبب المقاومة الداخلية داخل الخلية. عندما يتدفق التيار، تتحول بعض الطاقة إلى حرارة داخل البطارية بدلاً من الوصول إلى جهازك. يؤدي هذا إلى انخفاض الجهد-حيث يؤدي سحب التيار العالي إلى حدوث انخفاضات أكثر أهمية. يعود الجهد إلى مستوى أقرب إلى مستويات الراحة عند تقليل الحمل.

إلى أي مدى يمكنني التفريغ بأمانبطارية ليثيوم بوليمر?

لا تقم أبدًا بتفريغ خلايا بوليمر الليثيوم أقل من 3.0 فولت لكل خلية. توصي معظم الشركات المصنعة بـ 3.2 فولت كجهد قطع أكثر أمانًا يتضمن هامش أمان. يؤدي التفريغ أقل من 3.0 فولت إلى حدوث ضرر دائم لكيمياء الخلية، مما يقلل من السعة ويخلق مخاطر محتملة على السلامة أثناء الشحن اللاحق.

تخدم كيميائيات البطاريات المختلفة أغراضًا مختلفة، ويلعب جهد الخلية دورًا مركزيًا في مطابقة البطارية المناسبة لكل تطبيق. تهيمن الخلايا المعتمدة على الليثيوم- على الإلكترونيات المحمولة نظرًا لأن جهدها العالي (3.6-3.7 فولت لكل خلية) يوفر طاقة أكبر في مساحة ووزن أقل. إن فهم كيفية تصرف الجهد أثناء دورات الشحن والتفريغ يساعدك على الحفاظ على صحة البطارية وتجنب الأخطاء الشائعة التي تقلل من عمر البطارية.

تمنحك العلاقة بين الجهد الكهربي وحالة الشحن أداة عملية لمراقبة حالة البطارية. تكتشف فحوصات الجهد المنتظم المشكلات مبكرًا-حيث تشير الخلية التي لا يتم شحنها إلى الجهد المقدر لها إلى تدهور، بينما تشير الخلية التي يتم تفريغها بسرعة كبيرة تحت الأحمال العادية إلى زيادة المقاومة الداخلية. يمكن لهذه القياسات البسيطة، جنبًا إلى جنب مع ممارسات الشحن والتخزين المناسبة، أن تضاعف أو تضاعف العمر الإنتاجي لحزمة البطارية لديك.

الوجبات السريعة الرئيسية

يمثل جهد الخلية فرق الجهد الكهربائي المقاس بالفولت، والذي تحدده كيمياء الخلية وحالة الشحن

تعمل خلايا بطارية ليثيوم بوليمر بجهد اسمي 3.7 فولت، مشحونة بالكامل 4.2 فولت، مع قطع تفريغ حرج 3.0 فولت

ينخفض ​​الجهد بشكل طبيعي تحت الحمل بسبب المقاومة الداخلية-ويزداد هذا الترهل مع ارتفاع معدلات سحب التيار

تؤثر درجة الحرارة والعمر وسحب التيار على الجهد المقاس، مما يجعل السياق مهمًا عند تفسير القراءات

الإدارة السليمة للجهد من خلال دوائر المراقبة والحماية تمنع الضرر وتطيل عمر البطارية
